SolidWorks 2009自動尺寸標註功能介紹

SolidWorks 2009的自動產生尺寸標註功能,可以讓您在SolidWorks 2009自動生成尺寸標註與公差(DimXpress)。自動產生尺寸標註功能,可直接將繪製完成的立體圖自動產生標註及公差,亦可同時切換至多個視埠,可以讓您查看所設計實體所呈現不同角度視圖的尺寸標註,而不需離開SolidWorks工作區。

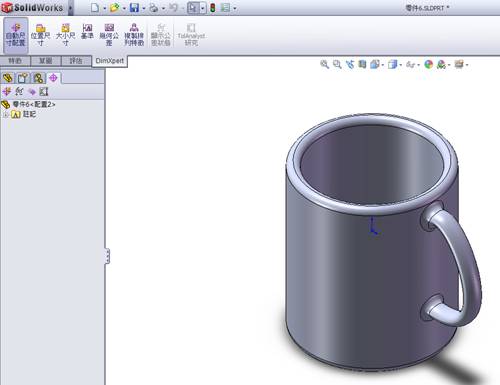

一、 首先開啟事先繪製的實體,並選擇DimXpert的頁籤。




二、

在自動尺寸配置的編輯頁面點選「V」鈕。




三、

在「等角圖視角」之下,所編輯的實體可產生且標註的模樣,各文字標註可以即時的點選修改尺寸及公差表示方式。


四、

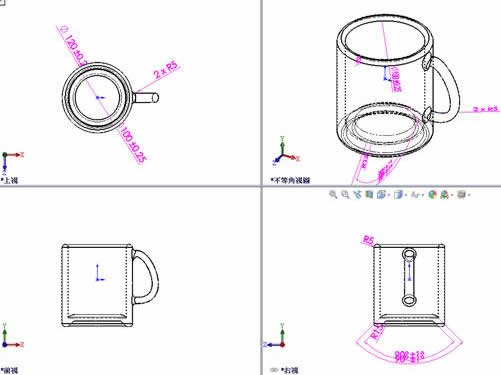

亦可切換為四個視埠,檢視其三視圖的標註模樣。


五、

「DimXpress」選項按鈕中還有下列的功能:

位置尺寸:使用位置尺寸工具可在兩種尺寸特徵(曲面、圓角、導角和凹陷特徵除外)之間套用直線和角度尺寸。
大小尺寸:使用大小尺寸工具可在尺寸特徵上放置公差大小尺寸。
複製排列特徵:可產生或編輯複製排列特徵和集合特徵。
基準:可定義基準特徵。例如,凹口、基準面等等。
幾何公差:可將幾何公差套用至尺寸標註。
顥示公差狀態:可識別製造特徵,以及在尺寸標註和公差標註方面設定為完全限制、不足限制和過多限制的面。
