如何使用Rhino做簡易的爆炸圖

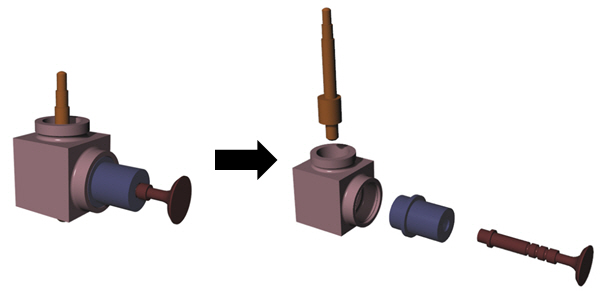

今天小編要介紹大家如何使用Rhino做簡易的爆炸圖，並且可以切換回原本組合圖的狀態。那就是使用Rhino功能中的位置記錄NamedPosition這個指令。
一、

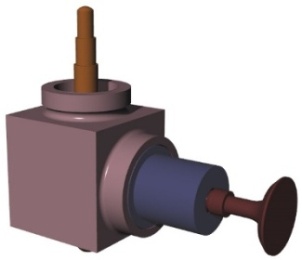

首先我們先呼叫出欲製作爆炸圖的組合圖，以這張組合圖為例，裡頭共有四個零件。
二、

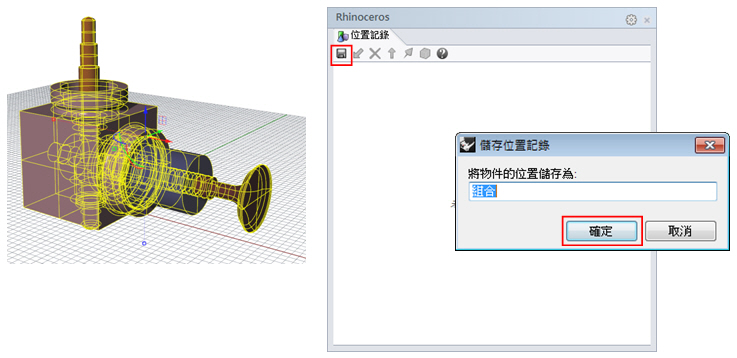

輸入指令NamedPosition，呼叫出了位置記錄的面板後，選取組合時所有的物件，按下「儲存為…」，命名後按確定。
三、

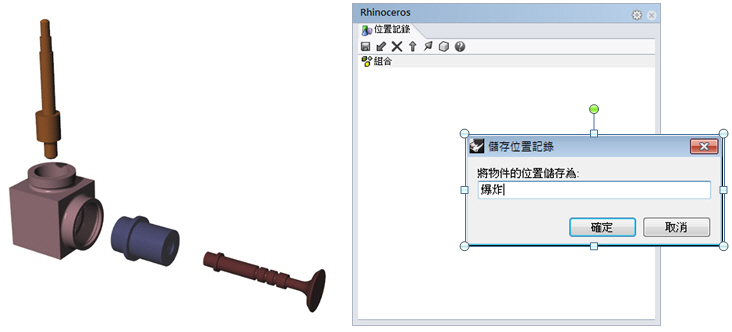

將零件移動至適當的爆炸圖位置，並再次執行NamedPosition，呼叫出位置記錄的面板選取所有物件，儲存一個新的位置記錄。
四、

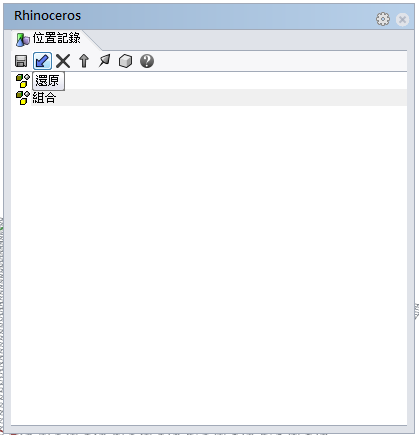

選取組合的位置記錄，點取還原即可將爆炸圖回復成組合圖，或者對著位置記錄快點兩下亦可轉換，組合圖欲轉換為爆炸圖也是一樣的做法。
補充：以上只是簡單的操作方式，同學也可以試著將爆炸圖拆解為多個步驟，儲存各個零件依序移動的畫面，使拆解的畫面更為豐富。指令是死的，但想法和邏輯是活的，多方面嘗試可以獲得更多不一樣的效果！
以上是關於「如何使用Rhino做簡易的爆炸圖」的方法，
這麼實用的小撇步，您一定要學會喔！
